不同種類濟寧新能源汽車充電樁的工作原理之間區別,我們知道，目前國家在提倡使用綠色能源，這使得電動汽車在我們生活中的使用越來越多，隨之而來的是電動汽車濟寧新能源汽車充電樁的廣泛應用，那么，濟寧新能源汽車充電樁是怎樣給汽車充電的？不同種類濟寧新能源汽車充電樁的工作原理一樣嗎？接下來我們通過下面文章簡單的了解.

一、常見濟寧新能源汽車充電樁種類

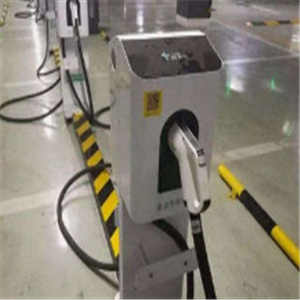

1、交流濟寧新能源汽車充電樁

交流濟寧新能源汽車充電樁又稱為交流供電裝置，固定安裝在電動汽車外、與交流電網連接，為電動汽車車載充電機（即固定安裝在電動汽車上的充電機）提供交流電源的供電裝置。交流濟寧新能源汽車充電樁只提供電力輸出，沒有充電功能，需連接車載充電機為電動汽車充電。

2、直流濟寧新能源汽車充電樁

直流電動汽車充電站，俗稱就是“快充”，它是固定安裝在電動汽車外，與交流電網連接，可以為非車載電動汽車動力電池提供直流電源的供電裝置。直流自帶變壓整流，輸出的就是電池可以直接用的高壓直流電，因為大多是多個并聯，所以可以輸出大電流。

二、不同種類濟寧新能源汽車充電樁的工作原理

1、交流濟寧新能源汽車充電樁工作原理

（1）組成。交流電是有主回路和二次回路組成，其中主回路是由保護斷路器，交流電能白表等組成，而二次回路是由控制繼電器、急停按鈕、運行狀態指示燈等組成。

（2）工作原理。交流濟寧新能源汽車充電樁，本質就是一個帶控制的插座，輸出的是交流電，需要車載充電機自己進行變壓整流，受限于車載充電機功率，一般功率小，3.3和7kw的居多。其在工作時，主回路輸入斷路器具備過載、短路和漏電保護功能；交流接觸器控制電源的通斷；連接器提供與電動車連接的充電接口，具備鎖緊裝置和防誤操作功能。二次回路提供“啟�！笨刂婆c“急停”操作；信號燈提供“待機”、“充電”與“充滿”狀態指示；交流智能電能表進行交流充電計量；人機交互設備則提供刷卡、充電方式設置與啟�？刂撇僮鳌�

2、直流濟寧新能源汽車充電樁工作原理

（1）組成。直流電濟寧新能源汽車充電樁的充電系統是由三相四線制電表，輔助電源，BMS系統以及顯示模塊等組成。

（2）工作原理。三相380V交流電經過EMC等防雷濾波模塊后進入到三相四線制電表中，三相四線制電表監控整個充電機工作時的實際充電電量。且根據實際充電電流及充電電壓的大小，充電機往往需要并聯使用，因此就要求充電機擁有能夠均流輸出的功能，充電機輸出經過充電直接給動力電池進行充電。在直流濟寧新能源汽車充電樁工作時，輔助電源給主控單元、顯示模塊、保護控制單元、信號采集單元及刷卡模塊等控制系統進行供電。另外，在動力電池充電過程中，輔助電源給BMS系統供電，由BMS系統實時監控動力電池的狀態。

三、不同濟寧新能源汽車充電樁對比

交流濟寧新能源汽車充電樁需要借助車載充電機來充電，直流快速濟寧新能源汽車充電樁不需要這個設備。二者在充電速度上差別較大，一輛純電動汽車（普通電池容量）完全放電后通過交流濟寧新能源汽車充電樁充滿需要8個小時，而通過直流快速濟寧新能源汽車充電樁僅需要2到3個小時。交流濟寧新能源汽車充電樁給電動汽車的充電機提供電力輸入，由于車載充電機的功率并不大，所以不能實現快速充電。

以上就是小編為大家總結的不同種類濟寧新能源汽車充電樁的工作原理有什么區別，不同濟寧新能源汽車充電樁工作原理及使用情況對比的全部內容了，要是有需要的朋友們可以隨時聯系我們.
